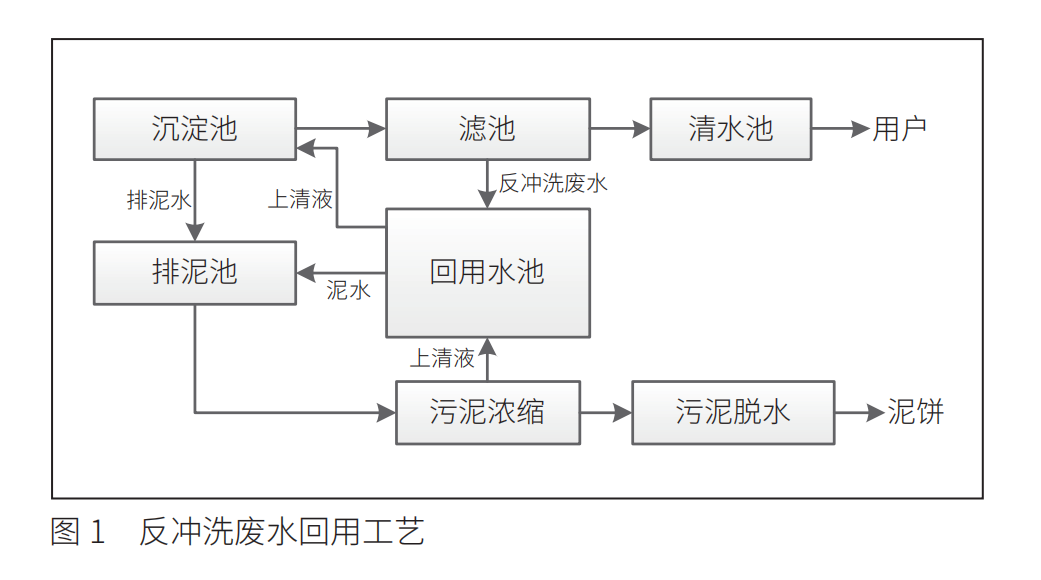

水廠濾池反沖洗廢水回用水池和沉淀池排泥水的排泥池采用分開構建的方式，將濾池反沖洗廢水和沉淀池排泥水分開收集，經排泥池排出的排泥水經過濃縮和壓濾脫水處理成泥餅。在污泥濃縮時的上清液回收至回用水池，回用水池經一段時間沉淀后的上清液回用至沉淀池，實現生產廢水的回用，其工藝如圖1所示。

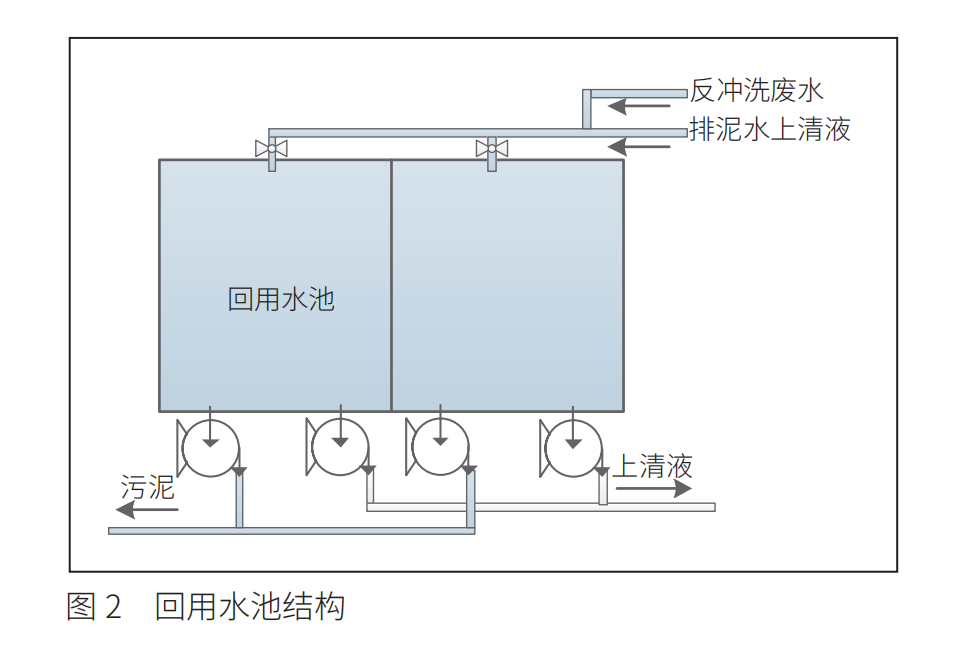

反沖洗廢水回用水池采用的是雙池結構，其水池結構如圖2所示，兩個水池的進水口有電動閥門，可以通過閥門控制廢水進入的水池，每個水池都分別配有一個排水泵和一個排污泵。

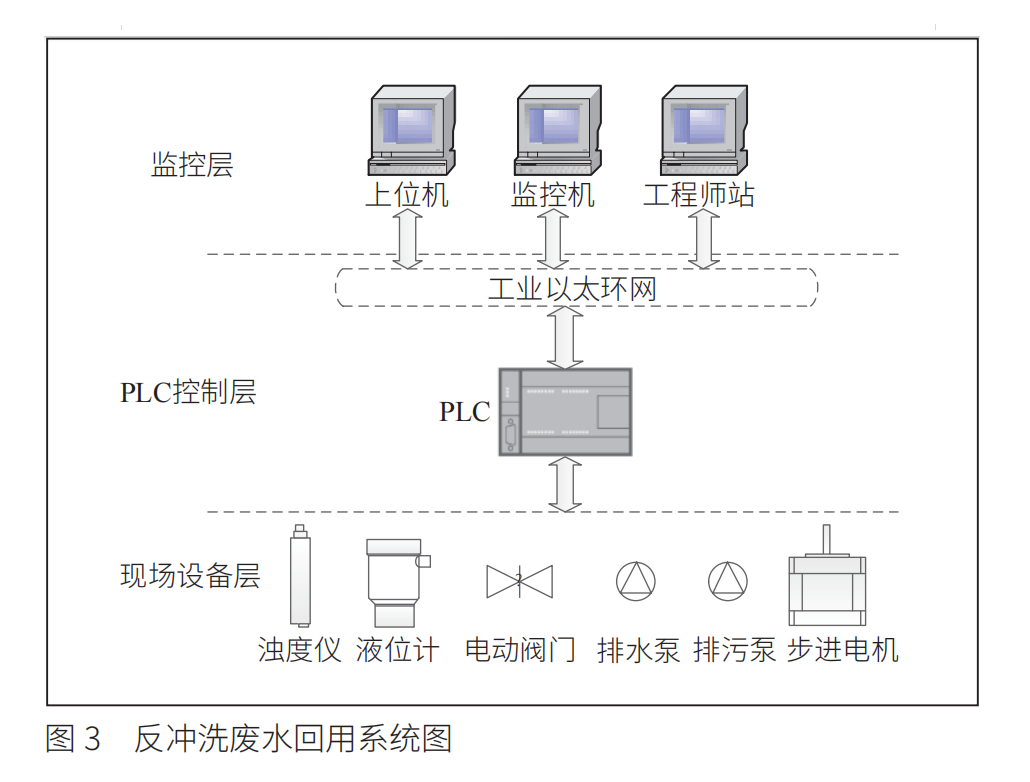

反沖洗廢水回用系統主要包括三個層面如圖3所示，監控層是在中控室操作員可以通過監控畫面監測系統的運行和運行過程中的數據，并可以遠程控制現場設備以及對故障報警進行預處理。PLC控制層是將現場儀器采集的數據信息傳遞到PLC中，經過程序設計的處理后，再輸出指令對現場設備進行控制。現場設備層有排水泵、排污泵、步進電機、濁度儀和超聲波液位計，各自分布在工藝現場中負責數據信息采集和進行廢水回用運行。
回用水池主要進水是反沖洗廢水，其次是排泥水濃縮過程的上清液，針對回用水池的排水排泥，配備了兩臺排水泵和兩臺排污泵?；赜盟嘏潘门匝b有步進電機帶動的可上下移動的帶平臺的滑桿，可移動的平臺上固定有濁度儀和排水泵進水口軟管。濁度儀采集到的濁度值實時反饋到PLC，PLC根據當前濁度值和設定濁度值比較出差值，然后通過PLC對差值信號進行PID運算，運算結果通過PLC輸出控制驅動器，實現對步進電機的控制，從而控制濁度儀的位置，達到固定濁度回用上清液的目的。
系統配有三種控制方式：自動控制、現場手動控制和遠程控制。現場手動控制是通過回用水池旁的現場按鈕實現設備的啟動與停止；遠程控制是通過中控室的監控計算機進行遠程操作回用水池設備，可以控制現場設備的啟停；自動控制是PLC控制器根據程序設定自動運行反沖洗廢水回用系統。
