圓柱齒輪流量計屬于液體容積式流量計，具有重復性好、量程范圍寬、準確度高、耐高壓、安裝無需直管段等優點，它特別適用于油,脂,溶劑,聚氨酯,剎車油,液壓油和其他一些無顆粒的潤滑性液體的流量測量。齒輪流量計具有的耐高壓特點，使其廣泛應用于液壓行業各類試驗臺內。

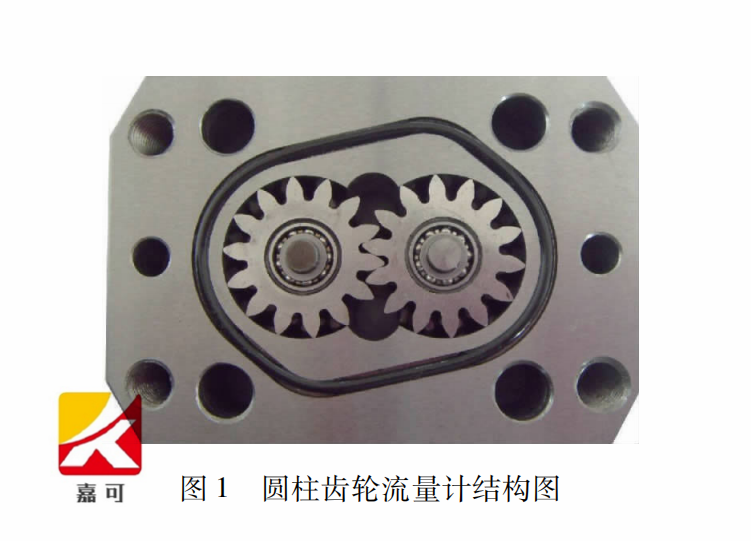

圓柱齒輪流量計的工作原理。圖1是圓柱齒輪流量計結構圖(拆除上蓋板)。流量計利用一對嚙合的齒輪把流體介質分割成單個的體 積，通過單個體積累積進行流量測量。互相嚙合的測量齒輪在流體的推動下，在測量腔內無接觸的轉動，齒輪轉過一個齒，對應一個標準計量室容積(齒容量)，由位于流量計上蓋板內的傳感器檢測，每轉過一個齒即發出一個脈沖，通過前置放大器將脈沖信號轉換成方波信號，通過統計脈沖數或脈沖頻率即可獲得流體的累積流量或瞬時流量。
嘉可JK型微小圓柱齒輪流量計內置雙圓形齒輪運轉，通過高精度齒輪容積計算介質通過體積，達到微小流體介質測量。是一種新型的容積式流量計。用于精密的連續或者間斷的測量管道中液體的流量或瞬時流量。微小圓柱齒輪流量計廣泛應用于各種行業的低流量精準測量。適用介質：添加劑燃料、水處理的浮選槽、腐蝕抑制劑、催化劑、乳化劑、油、油脂、香料、粘合劑、溶劑、油墨和殺蟲劑等部分高粘度介質。應用行業包括汽車、航空、礦山、電力、化工、制藥、食品、涂料、石油、環保、印刷等各行業。
